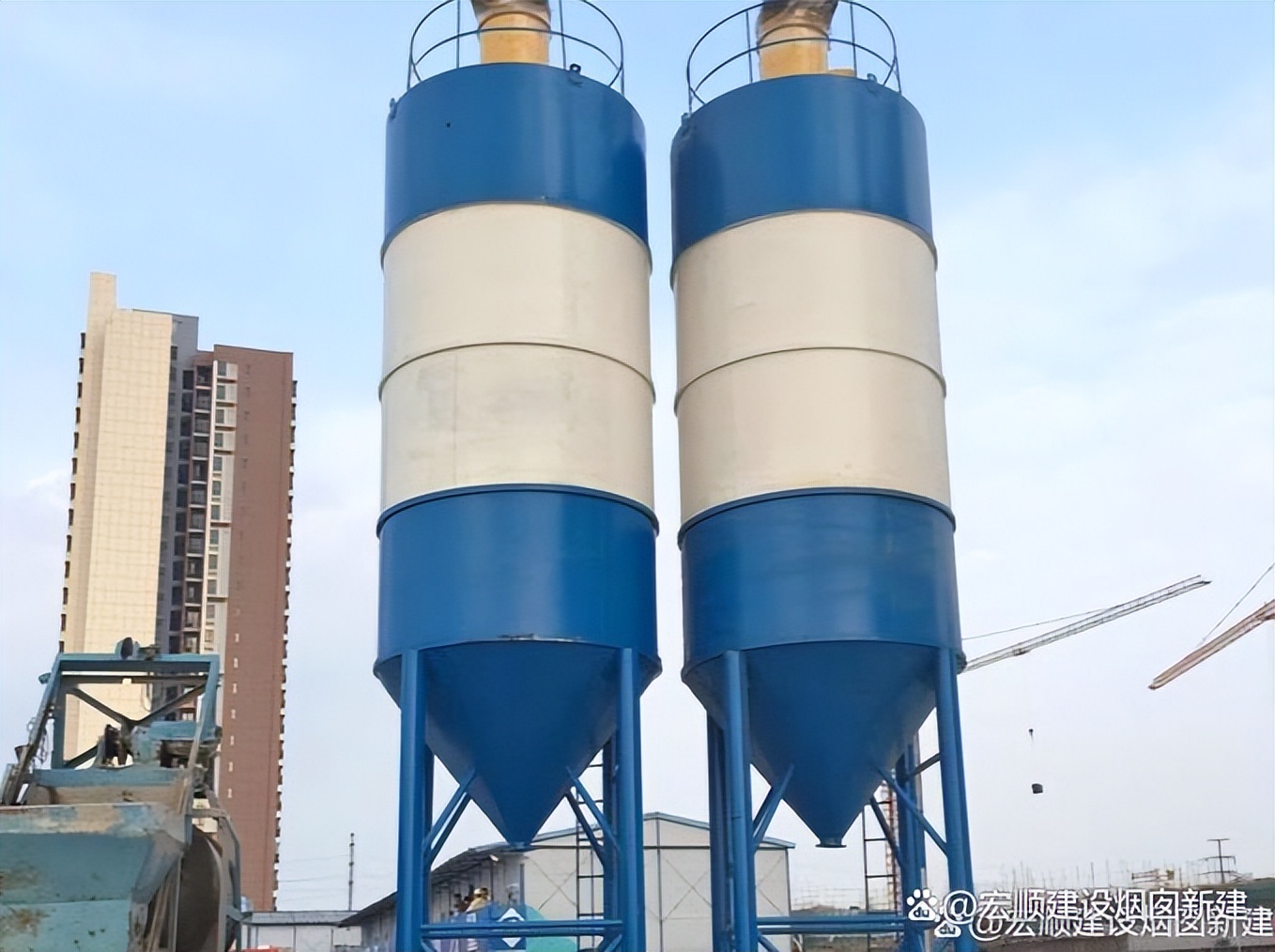

一、防銹預防措施

1. 材質選擇與表面處理

材質升級：優(yōu)先選用耐腐蝕性強的鋼材（如不銹鋼、耐候鋼），或對普通碳鋼進行熱鍍鋅處理，形成致密鋅層隔絕腐蝕介質。

噴砂除銹：施工前對罐體表面進行噴砂處理，達到Sa2.5級（近白級），清除氧化皮、銹蝕及油污。

磷化處理：在鋼鐵表面形成磷酸鹽化學轉化膜，增強涂層附著力。

底漆涂裝：涂刷富鋅底漆（如環(huán)氧富鋅底漆），鋅粉提供陰極保護，延緩銹蝕。

2. 涂層保護

環(huán)氧樹脂涂料：耐化學腐蝕、附著力強，適用于罐體內壁及外部潮濕環(huán)境。

聚氨酯涂料：耐候性優(yōu)異，適合戶外暴露部分。

無機鋅硅涂料：耐高溫（可達400℃），適用于罐頂或排氣口等高溫區(qū)域。

涂裝工藝：分2-3遍涂刷，每遍厚度控制在50-80μm，總厚度≥200μm。罐體內部需在裝料前完成涂裝，避免涂料污染水泥。

3. 結構優(yōu)化設計

排水設計：罐體頂部設置排水坡度（≥2%），避免積水；底部安裝排水閥，定期排放冷凝水。

密封處理：檢查罐體接縫、人孔、進出料口等部位，用耐候硅膠密封，防止雨水滲入。

通風設計：安裝通風口或呼吸閥，平衡罐內外氣壓，減少冷凝水生成。

二、銹蝕處理與修復

1. 局部銹蝕修復

除銹：用角磨機、鋼絲刷或噴砂清除銹蝕部分，達到St3級。

防銹處理：涂刷防銹底漆（如鐵紅環(huán)氧底漆），覆蓋銹蝕區(qū)域及周邊10cm范圍。

面漆修復：待底漆干燥后，涂刷與原涂層匹配的面漆，恢復防護層。

2. 大面積銹蝕修復

整體評估：檢查銹蝕深度及范圍，若罐體結構受損需加固或更換部件。

表面處理：對罐體進行全面噴砂除銹，達到Sa2.5級。

涂層重建：按預防措施重新涂裝底漆、中間漆及面漆，確保總厚度達標。

3. 特殊部位修復

焊縫處理：焊縫是銹蝕高發(fā)區(qū)，需打磨焊縫至圓滑過渡，涂刷專用焊縫防腐涂料。

底部修復：罐底易積水，需重點檢查并涂刷防水涂料，或鋪設防潮墊層。

三、日常維護管理

1. 定期檢查

檢查周期：每季度檢查罐體外觀、涂層完整性及排水系統(tǒng)，雨季前增加檢查頻次。

重點部位：焊縫、接縫、人孔、排氣口、罐底邊緣等易積水或受機械損傷區(qū)域。

2. 清潔保養(yǎng)

外部清潔：用高壓水槍沖洗罐體表面灰塵，避免使用酸性清潔劑。

內部清理：定期清理罐內殘留水泥，防止結塊腐蝕罐壁；裝料前檢查罐內干燥度。

3. 防潮措施

濕度控制：在潮濕地區(qū)，可在罐內放置干燥劑或安裝除濕機，降低濕度。

溫度管理：避免罐體長期處于低溫環(huán)境（如北方冬季），防止冷凝水生成。

4. 記錄與檔案管理

維護記錄：建立維護檔案，記錄檢查時間、銹蝕位置、處理措施及涂料使用情況。

壽命評估：根據(jù)涂層老化情況，制定重新涂裝計劃（通常5-8年需全面翻新）。

四、應急處理

突發(fā)銹蝕：發(fā)現(xiàn)局部涂層鼓泡或銹蝕穿孔時，立即用防水膠帶臨時封堵，并安排專業(yè)修復。

涂層脫落：若大面積涂層剝落，需停止使用罐體，清理后重新涂裝。

本文采摘于【宏順建設工程有限公司】主頁
